1.LDS手艺原理
看法诠释：“LDS”的寄义:LDS = Laser-Direct-Structuring，，，，，，即通过激光直接成型加工，，，，，，实现在模塑载体上有选择性的化学镀举行金属化 。。。。。 。。

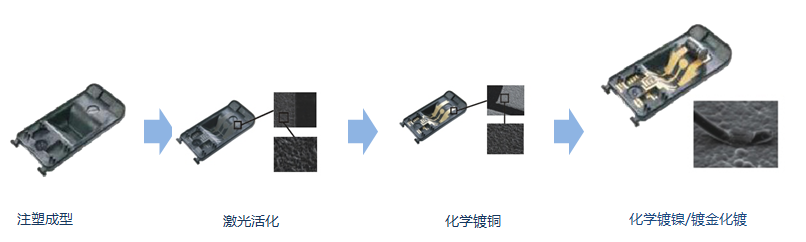

通常需要3~4个工艺办法
?注射成型 ?激光活化 ?化学镀/金属化 ?SMT贴装（可� 。。。。。 。。�
2.LDS手艺的主要应用：
LDS手艺在美日欧等蓬勃国家、地区已被较普遍应用于通讯、汽车电子、盘算机、机电装备、医疗器械等行业领域 。。。。。 。。现在最成熟的应用领域是无线通讯产品，，，，，，主要为智能手机天线这一部分，，，，，，主流的智能手机厂商大部分机型都使用了LDS- MID天线 。。。。。 。。
3.LDS质料在天线领域的应用优势：
|
质料 |
电气性能及空间占有率 |
设计开发时间及 结构稳固性 |
细小化水平 |
制造流程 |
信号传输与天线集成度 |
|
支架+弹片 |
空间占有率相对较低，，，，，，以是电性能调试难度较大 |
稳固性相对较差，，，，，，需要特另外机械支持，，，，，，开发时间长 。。。。。 。。 |
细小化水平不佳，，，，，，线路凸出且占用面积大且极容易被氧化 。。。。。 。。 |
工艺流程相对简朴，，，，，，进度较快 。。。。。 。。 |
集成度低，，，，，，信号接受传输相对缓慢且稳固性差 。。。。。 。。 |
|
FPC |
空间占有率相对较低，，，，，，以是电性能调试难度较大 |
稳固性相对较好，，，，，，但FPC是较量懦弱的零件，，，，，，若是设计不适当容易爆发起翘，，，，，，断裂等危害，，，，，，开发时间较短 。。。。。 。。 |
细小化水平较好，，，，，，零件较薄，，，，，，但线路面积较大 。。。。。 。。 |
制造工艺流程较量重大 |
集成度较高，，，，，，信号传输快，，，，，，但信号相对较量薄弱 |
|
3D-MID 产品 （LDS手艺） |
空间占有率高，，，，，， 可以全方位举行天线线路铺设，，，，，，对电性能数据优化提升有很大优势 。。。。。 。。 |
稳固性好，，，，，，天线更轻更小，，，，，，可以把手机天线设计在任何曲面上，，，，，，同时可知足开发设计中的多次验证修改要求，，，，，，设计时间大大缩短 。。。。。 。。 |
细小化水平佳，，，，，，最小线路可达0.1mm，，，，，，最小距离达0.15mm，，，，，，大宗节约设计空间 。。。。。 。。 |
导电图形加工办法更少，，，，，，制造流程短 |
三维电路载体，，，，，，线路高度集成，，，，，，镌汰零件数目并削减本钱，，，，，，信号强度高，，，，，，信号传输快 。。。。。 。。 |
4.9170金沙LDS解决计划
9170金沙公司的LDS专用质料手艺已向国家申请了专利�； ；；� 。。。。。 。。并率先通过德国LPKF认证 。。。。。 。。具有流动性好，，，，，，易成型，，，，，，尺寸稳固性好、耐化学性优等特点 。。。。。 。。
|
行业趋势及客户要求 |
9170金沙优势 |
|
产品结构越发重大 注塑产品面积更大 |
9170金沙LDS质料具有更好的流动性 。。。。。 。。 |
|
外观设计、外貌处置惩罚、耐化学性要求更高 。。。。。 。。 |
9170金沙LDS质料具有更好的耐化学性 。。。。。 。。 |
|
强度要求更高 。。。。。 。。 |
9170金沙LDS质料具有更高强度及韧性 。。。。。 。。 |
|
产品多元化 客户要求定制化效劳 |
9170金沙拥有专业的LDS团队和富厚的产品线，，，，，，提供全方位的咨询和手艺效劳 。。。。。 。。 |
|
项目周期更短 |
9170金沙本土化研发、生产，，，，，，确保更短的交货周期 。。。。。 。。 |
|
要求更低本钱 |
9170金沙拥有IT行业多年解决计划履历，，，，，，具备周全的供应链整合能力，，，，，，提供更具性价比的产品和效劳 。。。。。 。。 |

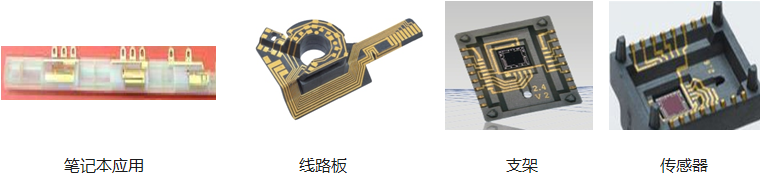

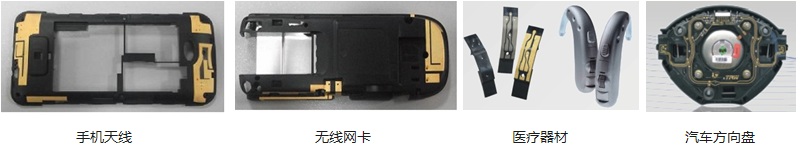

5.LDS质料应用案例
6.LDS常见问题及对策
错位、尺寸过失
缘故原由：1.过失的镭雕程序； ；； 2.产品变形，，，，，，公差偏大或偏小，，，，，，导致未能镌刻在设定位置上 。。。。。 。。
对策：1.检查镭雕程序，，，，，，尤其是拼接位是否完全对接； ；；2.产品坚持在划定的公差内，，，，，，运输历程中包管产品不可变形 。。。。。 。。
不上镀、漏镀
缘故原由：1.镭雕能量缺乏； ；；2.镭雕能量过高导致pattern位置烧焦； ；；3.化镀药水活性不敷； ；；4.质料问题； ；；5.成型时添加了水口料； ；；6.用错料、混料 。。。。。 。。
对策：1.使用合适的激光能量； ；；2.调理化镀药水活性； ；；3.使用经由市场磨练通过LPKF认证的质料品牌，，，，，，如9170金沙； ；；4.不可添加水口料； ；；5.增强车间治理，，，，，，杜绝混料、错料 。。。。。 。。
溢镀
缘故原由： 1.镭雕后未整理粉尘； ；；2.化镀前未超声波洗濯； ；；3.化镀药水活性过高； ；；4.天线设计不对理，，，，，，线距太窄或太靠近边沿、凸出物 。。。。。 。。
对策： 1.控制制程，，，，，，镭雕后清粉尘； ；；2.化镀前应超声波洗濯； ；；3.合理调理化镀药水活性； ；；4.天线设计应避开台阶、骨位等，，，，，，或至少坚持0.3mm距离，，，，，，线距应大于0.4mm可包管稳固量产 。。。。。 。。
天线部位划、碰伤
缘故原由：1.接纳滚镀； ；；2.化镀后接纳甩干方法； ；；3.作业职员整理溢镀时划伤天线及塑件 。。。。。 。。
对策：1.只管使用挂镀，，，，，，或滚镀时接纳一定方法�； ；；げ�； ；；2.阻止接纳甩干方法，，，，，，建议使用热风干； ；；3.控制溢镀，，，，，，阻止人为划伤 。。。。。 。。
9170金沙LDS 质料加工注重事项
一、温度
1、干燥条件：凭证差别基材设定,请见上表，，，，，，推荐除湿干燥机 。。。。。 。。
2、模温：凭证差别基材设定,请见上表（现实温度） 。。。。。 。。
3、成型温度：LDS基材质料的成型温度比通俗的要低，，，，，，应凭证差别基材设定，，，，，，请见上表 。。。。。 。。
二、背压：建议控制在2~6Mpa 。。。。。 。。
三、LDS质料的存放
1、存放于阴凉，，，，，，干燥的地方阻止阳光曝晒，，，，，，湿度应控制在60%以内 。。。。。 。。只管整包存放，，，，，，有散包务必再密封好，，，，，，凌驾24小时建议报废处置惩罚 。。。。。 。。
2、不可添加水口料生产 。。。。。 。。
3、制品流转时需要用塑封袋包装，，，，，，吸湿后会影响镭雕化镀 。。。。。 。。
粤ICP备12002132号
